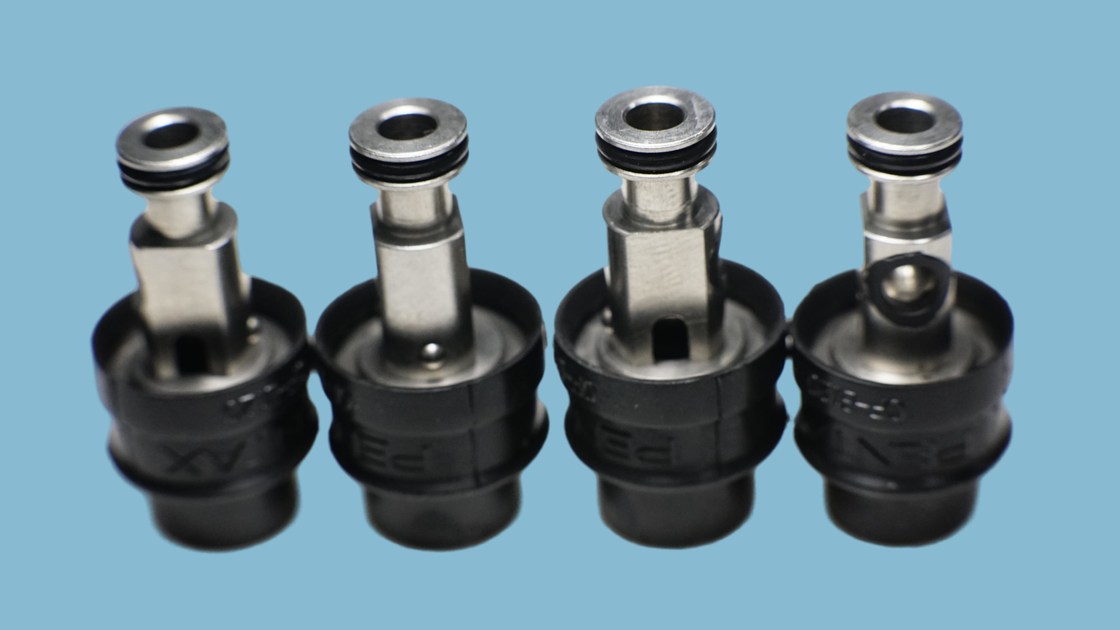

원본 및 호환되는 내시경 공기 또는 물 흡입 밸브

파란색 공기/물 밸브: 렌즈를 닦기 위해 공기 주입 또는 물 세척을 제어하는 데 사용됩니다. 구멍을 덮거나 부분적으로 누르면 말단 끝에서 공기가 공급됩니다. 완전히 누르면 렌즈를 닦기 위해 물이 세척됩니다.

빨간색 흡입 밸브: 누르면 말단 끝을 통해 공기 또는 액체를 흡입합니다. 이것은 액세서리 채널에 연결됩니다. 내시경이 필요한 흡입을 생성하려면 액세서리 채널을 덮는 생검 캡이 제자리에 있어야 합니다.

광원 장치의 공기 펌프는 내시경의 광원 커넥터에서 돌출된 파이프에 약간의 압력으로 공기를 공급합니다. 이 공기는 공기 채널(튜브)을 통해 제어부의 공기/물 밸브로 전달됩니다. 이 밸브가 덮이지 않으면 공기는 단순히 밸브 상단의 통풍구로 빠져나갑니다. 이 통풍구는 공기가 필요하지 않을 때 공기 펌프가 자유롭게 펌핑할 수 있도록 하여 펌프의 마모를 줄입니다. 내시경 의사가 환자에게 공기를 주입하려면 손가락 끝으로 통풍구를 덮습니다. 이렇게 하면 통풍구가 닫히고 공기가 공기 채널을 통해 아래로 밀려 말단 끝의 노즐을 통해 기구에서 빠져나갑니다. 공기/물 밸브의 샤프트에 단방향 밸브가 통합되어 검사 중에 환자에게 공기를 유지합니다. 내시경 검사 중에는 위장관이 일반적으로 대기압보다 약간 높은 압력으로 공기가 주입됩니다. 시스템에 이 단방향 밸브가 없다면 검사 중인 장기의 공기는 작업자가 밸브에서 손가락을 떼면 언제든지 말단 끝의 노즐로 다시 흘러 들어가 삽입 튜브의 공기 채널을 따라 올라가 공기/물 밸브의 구멍으로 빠져나갈 것입니다. 역류 방지 밸브는 환자를 공기 주입 상태로 유지하는 데 필요합니다.
